換熱器是制冷設備中不可缺少的重要裝置，換熱器的傳熱效果直接影響制冷機的重量、體積以及運行特性和經濟性。冷凝器和蒸發器是制冷機不可缺少的換熱器，是制冷機的重要組成部分。

       冷凝器是制冷設備向制冷系統放出熱量的換熱裝置，制冷劑在冷凝器中放出的熱量包括兩部分：一是在蒸發器中吸收的被冷卻物體的熱量，二是制冷劑蒸氣在制冷壓縮機中被壓縮時，由壓縮機消耗的機械功轉化的熱量。

冷凝器按冷卻介質和冷卻方式，可以分為三種類型：

1）水冷式冷凝器

2）空冷式冷凝器

3）蒸發式冷凝器

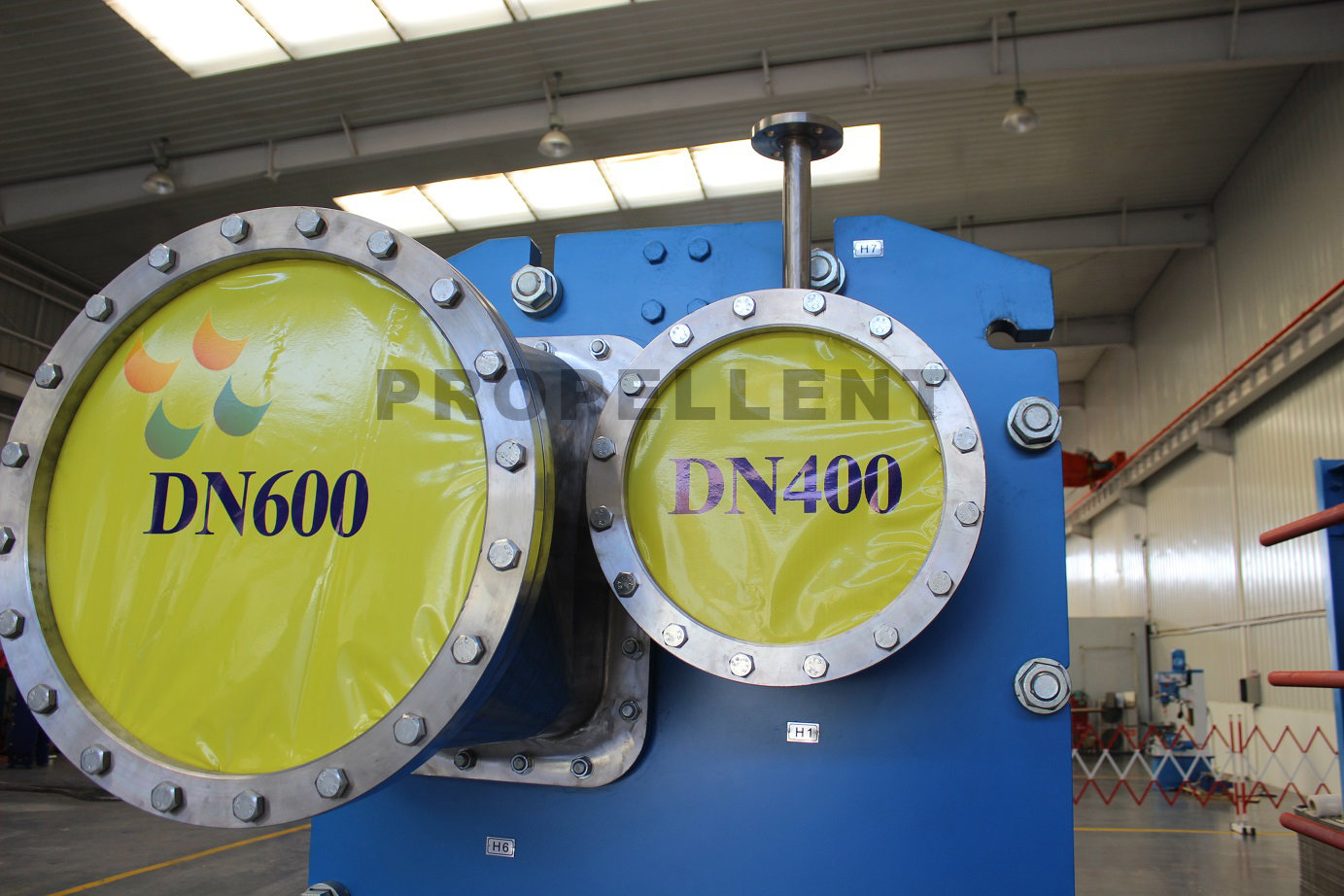

1.板式冷凝器

      普瑞普勒板式冷凝器的傳熱組件是沖壓成型的薄金屬片，換熱板熱中沖有波紋 以強化傳熱，很多換熱板片迭放在一起焊死，換熱板與換熱板之間的周邊放入一定形狀的密封圈，使換熱板之間保持一定的距離，構成制冷劑與冷卻水的流道，流體在換熱板之間的流程可以按具體的情況進行安排，一般常見的有并聯、串聯和混聯，在制冷設備中多用于并聯流程。

2.螺旋板式冷凝器

    螺旋板式換熱器是一種高效的換熱器，螺旋板由兩張平行的鋼板在專用卷板機上卷制而成，流道始于螺旋板式換熱器的中心，而終于螺放板式的換熱器的外緣，螺旋板的上下兩端用封條焊死

3.水冷式冷凝器的結構

      水冷式冷凝器是利用水來吸收制冷劑放出的熱量，其特點是傳熱效率高，可配有水冷卻塔，冷卻水在冷卻塔中將從冷凝器吸收的熱量釋放給周圍的空氣。

水冷卻式冷凝器的結構有管殼式、套管式、板式、螺旋板式冷凝器等幾種形式。

4.空氣冷卻式冷凝器

       空氣冷卻式冷凝器又稱為風冷式冷凝器，在這種冷凝器中，制冷劑蒸氣和冷凝所放出的熱量是由空氣來冷卻的，空氣式冷凝器按空氣冷卻方式又分為自然對流空氣冷卻式冷凝器和強迫對流空氣冷卻式冷凝器；

5.立式管殼式冷凝器

6.臥式管殼式冷凝器

臥式管殼式冷凝器廣泛應用在大、中、小型氨和氟利昂制冷裝置，臥式管殼式冷凝器是水平放置的，所以稱為臥式冷凝器。

7.管套式冷凝器

    管套式冷凝器是由兩種或幾種不同直徑的管子套在一起組成的，有的套管式冷凝器為了節省空間，把套在一起的管子盤成圓形或橢圓形的盤管，目前套管式冷凝器主要用于小型的氟利昂制冷設備。
